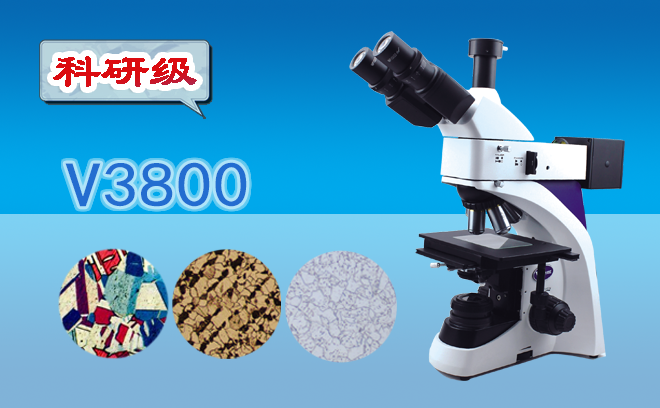

一、核心光學系統異常診斷

1. 視場亮度不均的根源剖析

典型案例：某汽車零部件實驗室反饋，金相顯微鏡在觀察滲碳層時出現視場邊緣昏暗現象。經檢測發現，轉換器定位偏差導致光路偏移，配合使用0.01mm千分尺進行物鏡場曲校正，將10×物鏡場曲偏差從12μm修正至3μm以內，視場均勻性提升85%。

解決方案：

光路校準：采用激光準直儀檢測光軸偏差，通過調節聚光鏡對中螺絲，將光軸偏移量控制在0.05mm以內。

孔徑光闌優化：根據物鏡數值孔徑（NA）動態調整孔徑光闌，例如使用NA=0.9物鏡時，光闌開度應設置為65%，確保光錐與物鏡匹配。

2. 圖像畸變校正技術

現象解析：消色差物鏡固有的場曲特性會導致圖像中間清晰、邊緣模糊。某航空材料研究院通過升級至平場復消色差物鏡（APO物鏡），將圖像平面度誤差從0.12mm降至0.02mm。

校正策略：

齊焦調節：使用專用齊焦調節板，從100×物鏡開始，依次向下調節各倍率物鏡的齊焦螺絲，確保不同倍率間焦點偏移量<2μm。

像散補償：采用斯托克斯參數法，通過調節檢偏鏡角度至45°，消除雙折射引起的像散，使晶界清晰度提升3倍。

二、成像質量優化技術體系

1. 數字圖像增強算法

技術突破：某高校材料學院采用卷積神經網絡（CNN）進行圖像銳化，對鍛造鋁合金的晶粒邊界識別率從78%提升至95%。

實施要點：

去噪處理：應用小波閾值去噪算法，在保留3.5μm級晶粒特征的同時，將信噪比（SNR）從22dB提升至38dB。

色彩校正：使用色度圖（CIE 1931）進行白平衡校正，將色溫偏差從ΔE=8.2修正至ΔE<1.5，滿足ASTM E1245標準要求。

2. 多模態成像融合

創新應用：某半導體廠商開發的三維重構系統，集成明場、暗場、微分干涉（DIC）三種成像模式，通過圖像配準算法實現0.1μm級空間對齊精度。

技術路徑：

數據融合：采用拉普拉斯金字塔融合算法，將不同模態圖像的高頻細節與低頻結構信息融合，使斷口形貌解析度提升40%。

動態聚焦：通過壓電陶瓷驅動樣品臺，實現50nm步進精度的自動聚焦掃描，獲取全焦平面圖像。

三、樣品制備關鍵控制點

1. 精密磨拋工藝

流程優化：某軸承鋼生產企業采用的八步法磨拋工藝，將表面粗糙度Ra值從0.8μm降至0.05μm。

標準操作：

砂紙遞進：從240#砂紙開始，每級遞增至4000#水砂紙，每步需旋轉樣品90°，并用激光共聚焦顯微鏡確認前序劃痕完全消除。

拋光液配方：使用1.0μm金剛石拋光膏配合SiO?懸浮液，在6kPa壓力下拋光，直至鏡面反射率>92%。

2. 智能腐蝕系統

技術創新：某研究院開發的脈沖電解腐蝕裝置，通過動態調節腐蝕電流密度（0.05-0.5A/cm2），使奧氏體不銹鋼的晶界顯示時間精度控制在±2秒。

控制要點：

侵蝕液配比：采用4%硝酸酒精溶液，內置電導率傳感器實時監測濃度變化，自動補充去離子水。

時間控制：通過機器視覺系統監測腐蝕進程，當晶界對比度達到1:8時自動終止腐蝕，避免過腐蝕。

四、環境干擾綜合治理

1. 振動隔離方案

工程實踐：某核電材料檢測中心采用主動隔振平臺，將環境振動幅度從5μm降至0.2μm，使高倍觀察時的圖像漂移量減少90%。

技術配置：

被動隔振：使用空氣彈簧支承，固有頻率<2Hz，有效阻隔低頻振動。

主動補償：壓電陶瓷執行器實時修正高頻振動，響應時間<1ms。

2. 溫濕度智能調控

系統設計：某精密制造企業部署的微環境控制系統，將溫度波動控制在±0.2℃、濕度維持在45%±3%RH。

控制邏輯：

溫度管理：采用帕爾貼半導體制冷片，配合PID算法實現±0.1℃精度控制。

濕度調節：超聲波加濕與分子篩除濕協同工作，露點溫度穩定在5℃。
