在工業制造領域，材料微觀組織分析是確保產品質量的核心環節。作為金屬材料檢測的經典工具，金相顯微鏡憑借其獨特的光學成像能力與多維度分析功能，已成為冶金、機械制造、汽車零部件等工業領域質檢環節的標配設備。本文將從技術原理、質檢應用場景、案例解析及發展趨勢四個維度，系統闡釋金相顯微鏡在工業質檢中的技術價值。

一、金相顯微鏡技術原理：光學與材料的微觀對話

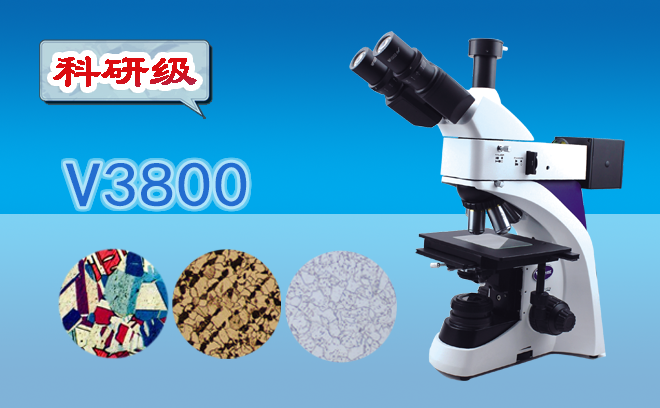

金相顯微鏡通過可見光與材料表面相互作用，形成高分辨率光學圖像。其核心部件包括：

光源系統：采用鹵素?zé)艋騆ED光源，提供均勻穩定的照明。

物鏡系統：配備高數值孔徑物鏡，實現從50X到1000X的連續放大。

成像系統：結合CCD或CMOS傳感器，實現數字圖像采集與分析。

通過偏振光、暗場、明場等不同照明模式，金相顯微鏡可清晰呈現材料的晶粒結構、相組成及缺陷特征。例如，在偏振光模式下，各向異性的金屬晶粒會呈現獨特的雙折射效應，從而揭示晶體取向信息。

二、工業質檢核心應用場景解析

1. 金屬材料成分偏析檢測

在鋼鐵冶煉過程中，金相顯微鏡可清晰呈現鋼中碳化物的分布狀態。通過對碳化物顆粒尺寸、形態及分布密度的定量分析，可評估材料的淬透性、硬度及耐磨性。某鋼鐵企業通過該技術，將軸承鋼的碳化物不均勻度控制精度提升，使?jié)L動接觸疲勞壽命延長。

2. 熱處理工藝驗證

在汽車齒輪熱處理質檢中，金相顯微鏡可直觀顯示淬火馬氏體的形態與分布。通過對馬氏體針長、殘余奧氏體含量的測量，可驗證淬火工藝的穩定性。某變速箱制造商通過該技術，將齒輪心部硬度波動控制在±2HRC以內，顯著提升傳動平穩性。

3. 焊接接頭質量評估

在壓力容器焊接檢測中，金相顯微鏡可清晰呈現焊縫熔合區的顯微組織。通過對柱狀晶生長方向、晶間裂紋等特征的分析，可評估焊接熱影響區的性能。某鍋爐廠通過該技術，將焊縫沖擊功提升，使設備安全性大幅提升。

4. 失效分析定位

在軸類零件斷裂分析中，金相顯微鏡可快速定位疲勞裂紋源。通過對斷口附近顯微組織的觀察，可判斷裂紋擴展路徑及斷裂模式。某風電企業通過該技術，發現齒輪軸斷裂由表面脫碳層引發，據此優化熱處理工藝后，使齒輪軸疲勞壽命提升。

三、典型行業應用案例

案例1：航空航天鋁合金檢測

在航空鋁合金鍛件質檢中，金相顯微鏡結合圖像分析軟件，可實現晶粒尺寸的自動統計。某航空材料研究院通過該技術，將7075鋁合金的晶粒度控制精度提升，使材料疲勞強度提升。

案例2：精密鑄件缺陷分析

在渦輪增壓器殼體檢測中，金相顯微鏡的暗場成像模式可清晰呈現顯微縮松缺陷。某鑄造企業通過該技術，將顯微縮松面積率降低，使殼體耐壓強度提升。

案例3：模具鋼碳化物分析

在熱作模具鋼質檢中，金相顯微鏡的偏振光成像可清晰分辨共晶碳化物的類型。某模具制造商通過該技術，將H13鋼的碳化物不均勻度降低，使模具壽命提升。

四、技術發展趨勢

1. 數字化檢測系統

AI輔助的金相分析系統已實現晶粒度、夾雜物等級的自動評級。通過深度學習算法，系統可自動識別顯微組織特征，使檢測效率提升。某設備廠商推出的智能金相顯微鏡，已實現ASTM E112標準的全自動晶粒度評級。

2. 三維重構技術

搭載體式顯微鏡的金相系統，可實現材料截面三維形貌重構。通過對不同深度層面的顯微組織分析，可建立材料內部缺陷的三維分布圖。某材料實驗室通過該技術，揭示了鍛件內部顯微縮松的立體形態，為工藝優化提供關鍵數據。

3. 多模態聯用技術

金相顯微鏡與能譜儀（EDS）的聯用技術，可同步獲取顯微組織與成分信息。在不銹鋼腐蝕分析中，該技術已實現點蝕坑內元素分布的納米級表征，為耐蝕性設計提供新工具。

從鋼鐵冶煉到精密鑄造，金相顯微鏡正以持續進化的技術形態，深度參與工業制造的質量控制體系。隨著AI算法與三維重構技術的融合，金相顯微鏡將在微觀尺度繼續拓展其應用邊界，為智能制造提供關鍵支撐。對于工業質檢從業者而言，掌握金相顯微鏡的多模態檢測技術，已成為突破質量瓶頸、提升產品競爭力的核心能力。
